Unidade A - CONCEITOS BÁSICOS

Transmissão de dados

Cada dispositivo digital trabalha com um determinado número de bits, sendo que o canal de comunicação deste dispositivo transmite e recebe essa quantidade de bits por vez. (TORRES, 2001)

Cada dispositivo só pode comunicar-se com dispositivos que manipulem a mesma quantidade de bits. Um dispositivo de 8 bits somente se comunica diretamente com outro dispositivo de 8 bits, assim como um de 32 bits somente se comunica diretamente com outro de 32 bits, e assim sucessivamente.

A comunicação entre dispositivos ocorre de duas formas: transmissão paralela ou transmissão em série.

Transmissão Paralela

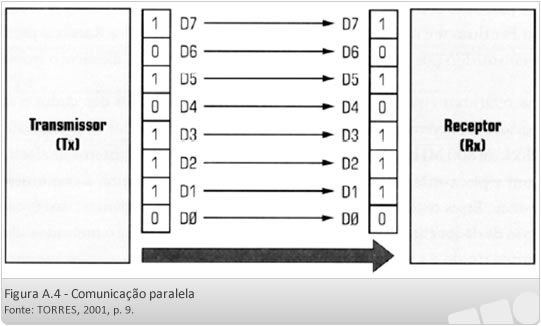

Neste tipo de transmissão todos os bits que o dispositivo transmissor é capaz de manipular são transmitidos simultaneamente ao receptor, através de vias (caminhos por onde os dados trafegam) paralelas. Conforme pode ser vista na figura abaixo:

1. Interferência eletromagnética

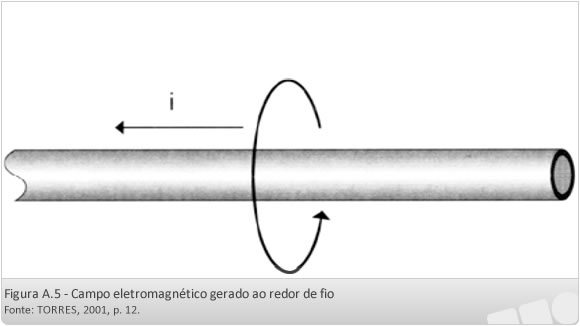

   1. Na transmissão paralela pode ocorrer o problema de ruído interferindo na transmissão dos dados. Isso se deve ao fato de que quando uma corrente elétrica passa por um fio condutor é criado um campo eletromagnético ao redor e, se esse campo eletromagnético for muito forte, será gerado um ruído no fio ao lado, corrompendo a informação transmitida. Quanto maior for a frequência de operação do dispositivo, maior será a possibilidade de ocorrer ruído.



2. Atenuação
   1. Outra situação que pode ocorrer é de o sinal transmitido enfraquecer na medida em que trafega no fio condutor, sendo que quanto mais longo for o fio, mais fraco fica o sinal ao longo da distância percorrida, tornando-se atenuado.

Transmissão em Série

Este tipo de transmissão é caracterizado por enviar um bit por vez. Como ela possui um único fio condutor utilizado para transmitir as informações, sofre menos com os problemas de ruído e de atenuação. Dessa forma, é possível atingir uma frequência de operação mais alta.

1. Transmissão em Série Síncrona
   1. Nela, é utilizado um fio independente para a transmissão do sinal de clock, que é usado pelo receptor para saber onde começa e onde termina cada dado que está sendo transmitido e outro para o envio e recebimento dos dados (TORRES, 2001).
2. Transmissão em Série Assíncrona
   1. Nela, o mesmo canal onde os dados são transmitidos é usado para a transmissão dos sinais de sincronismo entre o transmissor e o receptor. São transmitidos dois sinais de sincronismo, chamados start bit e stop bit, indicando, respectivamente, o início e o fim da transmissão de um grupo de bits (TORRES, 2001).
