Medidas Pluviométricas
A medida da precipitação, ou a quantificação das precipitações, é feita através da obtenção de uma altura de água acumulada considerando uma superfície plana, impermeável e sem evaporação, com 1m2, conhecida também como lâmina acumulada.
As medidas são realizadas em pontos ou locais previamente estabelecidos, utilizando-se equipamentos específicos denominados pluviômetros ou pluviógrafos. Estes equipamentos registram as alturas precipitadas ao longo do tempo.
As medidas realizadas nos pluviômetros são periódicas, em geral, em intervalos de 24 horas feitas normalmente às 7 horas da manhã.
Para o cálculo da lâmina precipitada deve-se utilizar a seguinte formula:
Onde:
P = a precipitação em mm acumulada no tempo entre as observações,
V = o volume de água coletado é medido na proveta em cm3,
A = área da abertura superior do aparelho em cm2.
Grandezas características
a) Altura pluviométrica: medidas realizadas nos pluviômetros e expressa em milímetros (mm).
b) Intensidade da precipitação: é a relação entre a altura pluviométrica e a duração da precipitação expressa, geralmente em milímetros por hora (mm/h) ou milímetros por minuto (mm/min).
c) Duração: período de tempo contado desde o início até o fim da precipitação em horas (h) ou minutos (min).

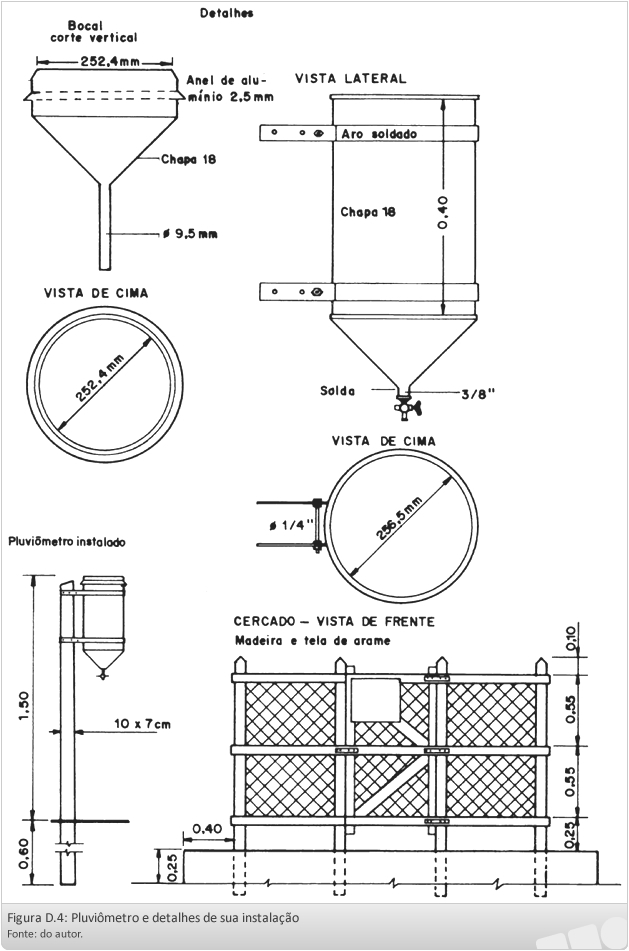

Tipos de pluviômetros
Os pluviômetros são recipientes específicos para as medições pluviométricas, são normalmente de aço inoxidável, apresentam uma área de captação na parte superior, um reservatório logo abaixo e um local de coleta da quantidade de chuva abaixo desse reservatório. Esse equipamento ainda apresenta na área de coleta um sistema que impede a evaporação da chuva coletada, uma vez que o pluviômetro ficará sobre a ação do tempo. Essa característica foi adotada devido a necessidade de tornar os resultados comparáveis entre si, ou seja, a criação de uma normalização, feita através da área de captação do pluviômetro.
Os pluviômetros são normalmente observados uma ou duas vezes por dia, todos os dias, em horas certas e determinadas, não indicam a intensidade das chuvas ocorridas, mas somente a altura pluviométrica diária.
Os tipos de pluviômetros são classificados quanto a área receptora de captação da chuva expressa em cm2.
- Ville de Paris: área receptora de 400cm2.
- Paulista: área receptora de 500cm2.
- Casella: área receptora de 200cm2.
Pluviógrafos
Para conhecer a intensidade da chuva, fundamental, para estudo do escoamento das águas pluviais e vazões de enchentes de pequenas bacias, há que se fazer o registro contínuo das precipitações, ou seja, da quantidade de água recolhida no aparelho. Para tanto utiliza-se o pluviógrafo, que é um aparelho registrador automático dotado de um mecanismo que imprime um movimento de rotação a um cilindro no qual é fixado um papel devidamente graduado, onde uma pena traça a curva que permite determinar “h” e “t”, e portanto, “i”. Este aparelho é também dotado de um receptor, do mesmo tipo que o pluviômetro de área receptora de 200cm2.
Tipos mais comuns de pluviógrafos

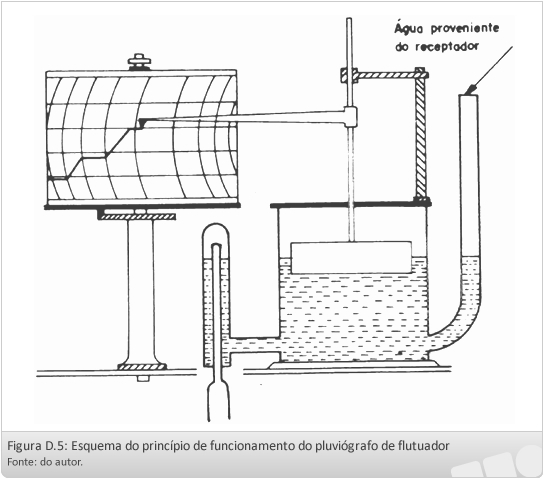

a) Pluviógrafo de flutuador: registrada o nível da água em um recipiente por meio de um flutuador, ligado por uma haste diretamente à pena de inscrição no tambor. O recipiente de medida está conectado a um recipiente armazenador por um sifão que o esvazia automaticamente quando é atingido um nível determinado (o que corresponde à queda do flutuador e ao traçado de uma reta vertical no registro). O volume total recolhido pelo aparelho é assim armazenado para controle posterior dos Pluviogramas (gráficos h=f(t)).
b) Pluviógrafo de balança: o peso da água recolhida no recipiente é registrado automaticamente por meio de uma balança. Composto também de sistema de sifão análogo ao existente no pluviógrafo de flutuador.
c) Pluviógrafo basculante: dispõe de dois recipientes conjugados de tal forma que quando um é preenchido, báscula e se esvazia, o outro é colocado em posição para receber a água oriunda do receptor. O esvaziamento é feito em um reservatório que acumula o volume total de precipitação e permite o controle dos resultados. O registro é feito por um mecanismo que desloca a pena de um certo valor (correspondente ao volume de água recolhido, ou seja, à altura de precipitação) para cada basculamento de sistema.
De modo geral, os pluviógrafos do tipo flutuador são os mais utilizados. Os aparelhos do tipo balança são bastante utilizados nos Estados Unidos, e os basculantes na França.
