Filtro-prensa
O filtro-prensa de placas é bastante utilizado no desaguamento de lodo, resultando em uma torta com cerca de 25 – 35% de matéria seca.
A filtração é realizada em placas revestidas de telas (elemento filtrante). O lodo é bombeado do adensador para essas placas, retendo a parte sólida junto às telas e deixando passar o líquido, que retorna à ETE.
Veja a animação a seguir:

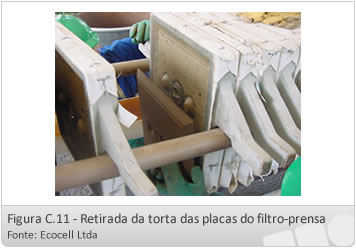

Embora ainda contenha uma grande quantidade de água, a torta formada normalmente, pode ser manuseada sem maiores problemas.
Dimensionamento básico
Dimensionamento básico de um filtro-prensa se resume basicamente em determinar o tamanho e o número de placas a serem utilizadas. Imagino que ninguém esteja pensando em construir um desses equipamentos.
Então, para adquirir um filtro-prensa, vocês têm 2 caminhos: pedir ajuda ao fabricante ou fazer o dimensionamento básico.
Nos 2 casos, a ajuda do fabricante é importante, pois o especialista da área pode ajudar (e muito) na seleção do tipo de tela a ser utilizado, que está diretamente relacionado com o tipo de lodo a ser desaguado.
Então, para iniciar a negociação, é bom ter pelo menos uma ideia do tamanho do filtro que atenderá as necessidades da ETE.
Vamos lá...
Pensem em um volume de lodo de 2 m³ com uma consistência inicial de 2% e a final de 30%.
Temos 2 informações importantes: volume de lodo a ser tratado e massa final de lodo: 2 m³ e 4Kg
Qual o volume desse lodo após desaguamento?
2 m³ - 2 %
V - 30%
V= 133 L (Esse será o volume final de lodo).
Agora temos as variáveis de cada situação (leia-se: dependem das características do lodo)
- Quantos ciclos por dia? Isso depende de quantas horas são necessárias para o desaguamento. É usual pensar em 4 - 6 h, mas vocês poderão encontrar situações bem diferentes. Essa informação poderá ser obtida também através do teste de desaguamento.
- Volume da placa: o mercado nos apresenta uma variedade muito grande de fornecedores de filtros-prensa. Mas o tamanho das placas é padronizado: 40x40cm, 60x60cm, etc. Essas dimensões se referem ao diâmetro interno da placa, que juntamente com a espessura da torta, poderemos encontrar o volume útil.
Vejam um exemplo:
Uma placa de 40x40cm e com espessura de 2,5 cm contém que volume? 4 L
Então, se cada placa pode conter 4 L, quantas placas eu preciso?
N° Placas = Vlodo = 133 L = 33,25 ≈ 34 placas
Vplaca 4 L
E se tivéssemos 2 ciclos por dia? Seria 133L ÷ 2 = 66,5
N° Placas = Vlodo = 66,5 L = 16,6 ≈ 17 placas
Vplaca 4 L
E se fosse com placas de 60x60 cm? 9 L
N° Placas = Vlodo = 66,5 L = 7,4 ≈ 8 placas
Vplaca 9 L

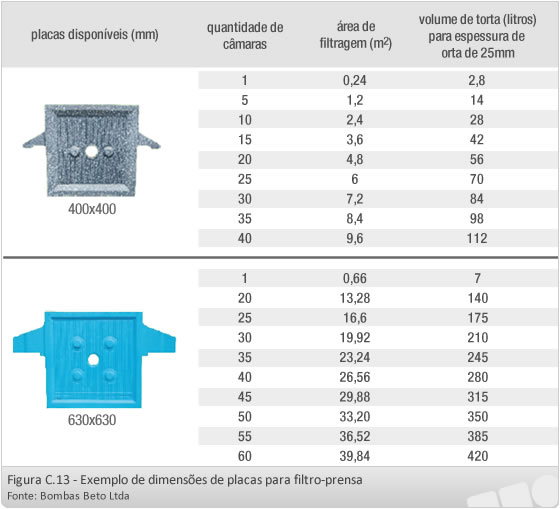

Mas vocês podem optar em pesquisar no site do fabricante e verificar quais as dimensões disponibilizadas. Exemplo:
