B.1 Fundações Diretas (ou superficiais ou rasas)
São aquelas em que a carga total da obra é transmitida pela pressão da base da fundação diretamente para o solo, e caracterizam-se por serem fundações feitas a pouca profundidade. São vários tipos de fundações diretas, dentre as mais usuais destacamos:
Alicerces
São fundações contínuas e rasas sobre as quais se executa uma viga denominada percinta.
A percinta é uma viga de concreto armado cuja finalidade é absorver possíveis sedimentos localizados nos alicerces.
Os alicerces de acordo com os materiais que são constituídos são classificados em:
- Alicerces de tijolos maciços: é uma alvenaria de fundação constituída de tijolos maciços, no mínimo a tição, assentes com argamassa de cimento e areia, este tipo de material tem uma resistência, durabilidade e impermeabilidade inferior a dos outros tipos de alicerce;
- Alicerces de pedras graníticas: é uma alvenaria de pedra granítica quadrada de lado aproximadamente de 25 cm, sendo a primeira fiada colocada sobre uma cama de areia e posteriormente rejuntada e assentes com argamassa de cimento e areia;
- Alicerce de sapata corrida: é constituído por uma viga não armada de concreto ciclópico, que é um concreto normal, com adicionamento de pedras irregulares de maior tamanho (pedras amarroadas ou pedra de mão) com o objetivo de diminuir o consumo do concreto.

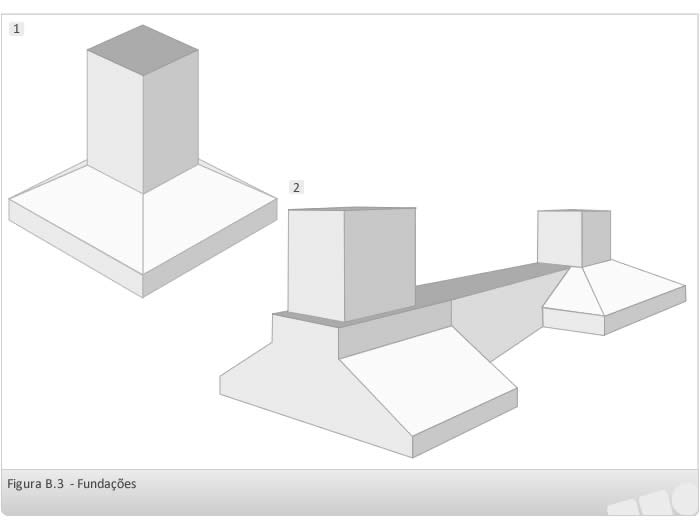

Sapatas
São placas de concreto armado com seção normalmente quadrada ou retangular, com uma espessura que pode ser constante ou variável. dimensionadas de modo a transmitir para o solo todas as tensões (tanto de compressão como de tração, por isto armadas) que nela são produzidas pelas vigas de fundação.
Leia-se:
- Nesta foto podemos observar um trabalho totalmente manual, onde já foi feita a escavação para as fundações de uma obra, e no detalhe estão concretando a base desta escavação.
- Nesta imagem também podemos observar a concretagem de vigas de fundação, com o detalhe de que aqui o processo de concretagem é através de bomba e não mais manual.
- Outra imagem da mesma obra, agora já com todas as vigas concretadas.
- Nesta foto, as vigas de fundação já foram concretadas e desformadas, atenção para a concretagem dos pilares.
Para a transferência dos pesos entre as vigas, localizadas na superfície, e a sapata, localizada na profundidade necessária, é utilizado uma peça de concreto armado chamada de tronco de pilar.
Leia-se:
- Nesta imagem, podemos observar sapatas de fundação. Uma já concretada e desformada, e a outra ainda com as formas. Observe-se as ferragens de espera dos pilares.
- Nesta foto podemos uma sapata e o pilar de elevação já concretados. Olhem o detalhe da cava que ainda precisa ser reaterrada.
- Neste modelo didático, podemos observar o gabarito de marcação, as sapatas e as vigas de fundação. Com um pouco mais de atenção, nos dois blocos do fundo podemos visualizar o inicio da execução das alvenarias.
Radier
São placas de concreto armado utilizadas em toda a área a ser construída, já servindo de contrapiso, quando a edificação tem peso relativamente pequeno e as camadas de solo resistente estão localizados a grandes profundidades. Funcionam como se a construção flutuasse no solo.
