B.2 Fundações Indiretas (ou profundas)
São aquelas fundações que transmitem a carga ao terreno, não somente pela pressão da base (aqui chamada de resistência de ponta), mas também pelo atrito da sua superfície lateral com o terreno (resistência ao atrito do fuste), e podendo ainda nem considerar a resistência de ponta. Estas fundações são bastante profundas, e dentre as diversas existentes salientamos:
Estacas
São elementos estruturais esbeltos, introduzidos ou moldados no solo, por cravação ou perfuração, que transmitem as cargas pelo efeito de ponta, ou pelo atrito do fuste, ou ainda pela combinação de ambos. Também como nas sapatas existe necessidade da ligação da cabeça das estacas com as vigas de fundação ou os pilares, o que é feito por meio dos blocos de fundação. E os blocos de fundação são unidos pelas vigas de fundação, peças de concreto armado, devidamente estruturadas. As estacas podem ser divididas em:

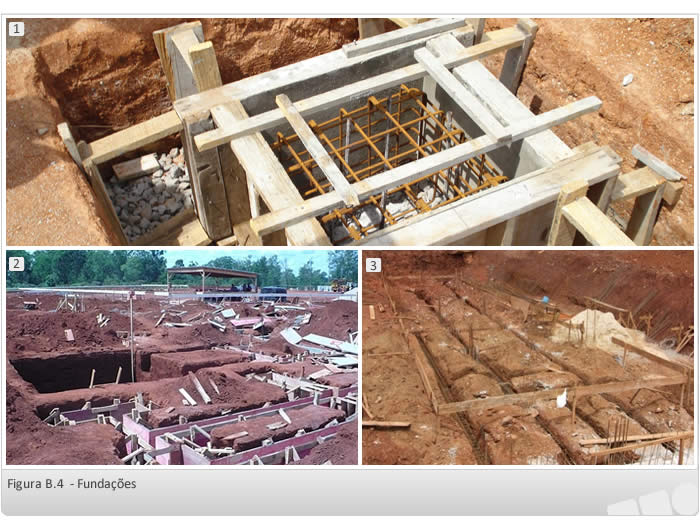

Leia-se:
- Neste detalhe, podemos observar a forma para a execução de um bloco de fundação.
- Observem as formas para as diversas vigas de fundação desta obra.
- Outra imagem com as cavas das vigas de fundação, já com as ferragens tanto das vigas como de esperas dos pilares. Atentem que ainda podemos visualizar o gabarito de marcação da obra.
Estacas cravadas (ou pré-moldadas): são aquelas em que as próprias estacas são introduzidas no terreno por golpes de um bate estacas, normalmente por gravidade (consiste num peso elevado mecanicamente e deixado cair sobre a cabeça da estaca, cravando-a no solo). Estas estacas são classificadas conforme o material de que são compostas, podendo ser:
- de madeira;
- metálicas;
- de concreto armado;
- de concreto protendido.
Estacas perfuradas (ou moldadas “in loco”): são aquelas em que de alguma maneira o material natural é extraído e substituído por concreto, suas classificações são em virtude da forma de perfuração da estaca, dentre elas destacamos:
- Estaca broca: executada por perfuração do terreno com um trado;
- Micro estaca: é uma estaca broca com pequena profundidade, normalmente não ultrapassando 10 metros e diâmetro de 30 cm;
- Estaca tipo Strauss: nesta estaca a perfuração é mediante um balde-sonda (piteira) com o uso parcial ou total de revestimento recuperável;
- Estaca escavada: são estacas como as estacas broca, escavadas, mas com equipamentos que podem chegar a escavações com 1 metro de diâmetro e até 50 metros de profundidade. Destaca-se neste modelo as estacas hélice contínua, com equipamentos que fazem a escavação sem impactos com o solo, numa velocidade bastante considerável, sendo muito rápidas e produtivas.

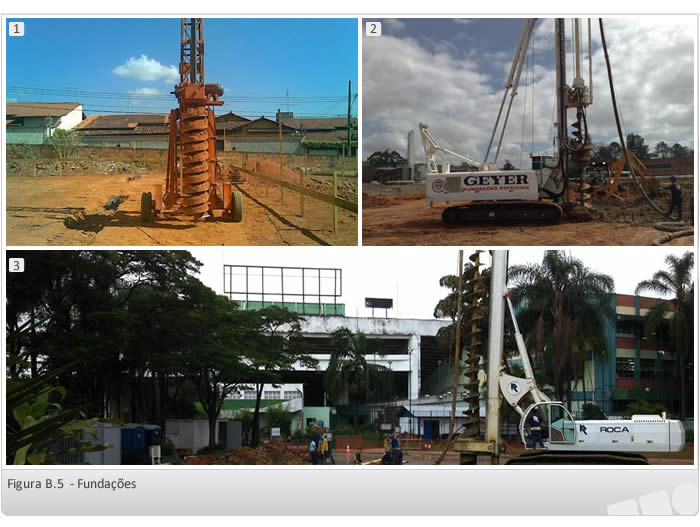

Leia-se:
- Esta é uma imagem de um equipamento do tipo hélice para escavação de estacas.
- Outra imagem de equipamento do tipo hélice para escavação de estacas.
- Novamente equipamentos do tipo hélice, este contínua, para escavações de estacas. Observem a variedade de equipamentos e de tecnologia que possuem.

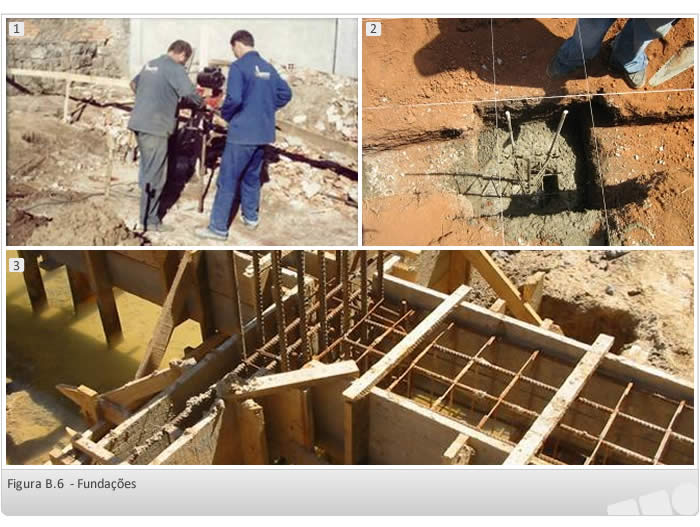

Leia-se:
- Aqui nós podemos observar também um equipamento para escavação de estacas.
- Este que aqui observamos, é o comumente usado para micro estacas (estacas de pequena profundidade). Aqui é importante salientar, que uma estaca moldada "in loco" já foi concretada e agora as linhas estão sendo utilizadas para a marcação das vigas de fundação.
- Novamente as formas das vigas de fundação, mas com o detalhe de que estas já estão com as ferragens e também observem a ferragem de espera para um pilar.
Tubulões: Elemento de fundação profunda, cilíndrico, em que pelo menos na sua etapa final de escavação é necessário a descida de trabalhador, podendo ainda ter sua base alargada.
|
||||
|
||||
|
